振動篩的原理及結構

發布時間：2024-01-13 10:06:55 作 者：大漢機械 來 源：未知

振動篩是一種常見的固體分離設備，通過振動力使物料在篩面上產生相對運動，實現物料的分級、分離和篩選。它廣泛應用于礦山、建筑材料、化工、冶金等行業。下面將介紹振動篩的原理及結構。

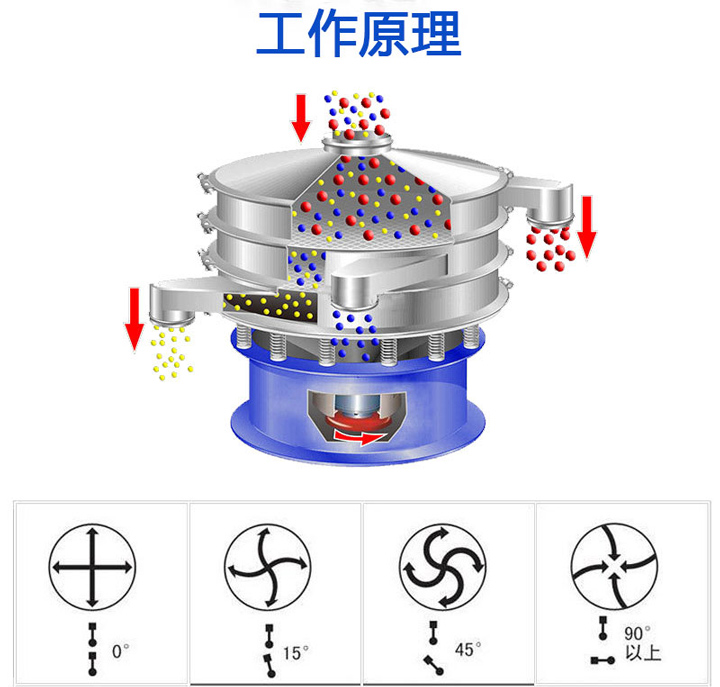

振動篩的原理：

振動篩的工作原理基于振動電機的振動力傳遞。振動篩由振動電機、篩箱、篩網、減振裝置等組成。振動電機通過轉子旋轉產生離心力，離心力通過振動部件傳遞給篩箱，使篩箱產生振動。物料進入篩箱后，在振動力的作用下，物料在篩面上產生相對運動，被分為不同的粒度級別。

振動篩的工作過程：

啟動振動電機：當振動篩需要工作時，啟動振動電機，使其轉子開始旋轉。

產生振動力：振動電機的旋轉產生離心力，離心力通過振動部件傳遞給篩箱，使篩箱產生振動。

物料進料：物料通過進料口進入篩箱，受到振動力的作用，開始在篩面上運動。

篩分作用：物料在篩面上產生相對運動，較大顆粒的物料被阻擋在篩網上方，較小顆粒的物料通過篩網進入下方的出料口。

分級和分離：根據篩網的孔徑大小，物料被分為不同的粒度級別，實現物料的分級和分離。

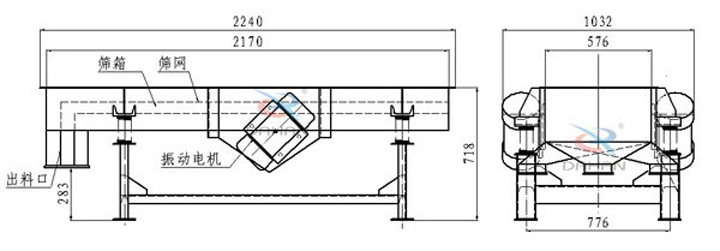

振動篩的結構：

篩箱：篩箱是振動篩的主要組成部分，通常采用鋼板焊接而成。篩箱具有堅固的結構，能夠承受振動力和物料的沖擊。篩箱內部設有篩網，用于篩分物料。

篩網：篩網是振動篩的關鍵部件，用于篩分物料。篩網通常由金屬絲或聚合物材料制成，具有不同的孔徑和網眼形狀，以適應不同物料的篩分需求。

振動電機：振動電機是驅動振動篩工作的動力源。它通過轉子旋轉產生離心力，將離心力傳遞給篩箱，使其產生振動。振動電機通常安裝在篩箱的一側，與篩箱通過振動部件相連。

減振裝置：由于振動篩工作時會產生較大的振動力，為了減少振動對設備和基礎的影響，通常在振動篩的底部安裝減振裝置。減振裝置可以減少振動傳遞到設備和基礎的程度，保護設備和減少噪音。

振動篩具有高效、高產量、精度高等優點。它能夠適應不同物料的篩分要求，廣泛應用于各種領域。同時，根據不同的工作要求和物料特性，振動篩的結構和參數可以進行調整和優化，以達到更好的篩分效果。
